国产农村1级毛片,一级特黄录像播放,国产a级黄色片,日韩欧美在线观看视频一区二区,韩国美女h视频网站,杨幂唱歌的视频,美女热舞性感 短裙视频

乙丙再生膠百科

橡膠防水卷材摻用三元乙丙再生膠硫化配方

時(shí)間:2024-03-01 08:16:12點(diǎn)擊:648編輯:鴻運(yùn)再生橡膠
橡膠防水卷材摻用三元乙丙再生膠硫化配方

三元乙丙橡膠生產(chǎn)的防水卷材耐候性、耐臭氧性能優(yōu)于氯丁橡膠、丁基橡膠防水卷材,是世界建筑防水卷材中的主要品種。三元乙丙再生膠保留了乙丙橡膠E4LYY31基本性能特點(diǎn),耐老化性能優(yōu)異,可替代三元乙丙原膠生產(chǎn)各類EPDM橡膠制品,有效降低原料成本,防水卷材就是其中之一。本文主要分享三元乙丙再生膠在防水卷材中的摻用方法與硫化配方。

三元乙丙再生膠可單獨(dú)使用或與三元乙丙橡膠、丁基橡膠、丁基再生膠等并用制備高性價(jià)比防水卷材。

1.單獨(dú)使用三元乙丙再生膠生產(chǎn)防水卷材硫化配方

三元乙丙再生膠 100份,氧化鋅 3.5份,硬脂酸 0.7份,炭黑N550 70份,重鈣 50份,石蠟油 30份,增粘樹脂 3.5份,促進(jìn)劑BZ 0.6份,促進(jìn)劑CZ 1.4份,促進(jìn)劑TMTD 0.3份,硫黃 0.7份;合計(jì):260.7份。

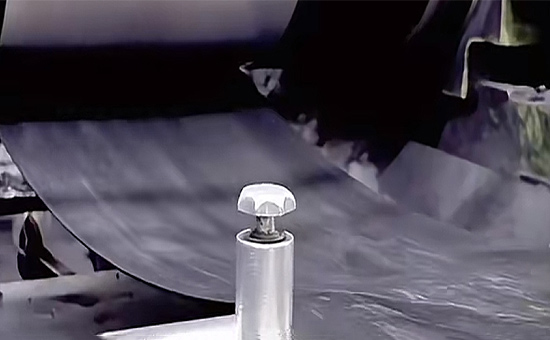

乙丙橡膠防水卷材

2.三元乙丙橡膠/三元乙丙再生膠并用生產(chǎn)防水卷材硫化配方

三元乙丙橡膠 75份,三元乙丙再生膠 25份,氧化鋅 5份,硬脂酸 1份,防老劑AW 0.5份,防老劑MB 2份,炭黑N550 85份,白炭黑 20份,陶土 55份,凡士林 20份,石蠟油 64份,偶聯(lián)劑 1份,促進(jìn)劑BZ 2.4份,促進(jìn)劑DM 0.9份,促進(jìn)劑NA-22 0.7份,促進(jìn)劑TMTD 2.5份;合計(jì):360份。

3.三元乙丙再生膠/丁基橡膠并用生產(chǎn)防水卷材硫化配方

三元乙丙再生膠 70份,丁基橡膠 30份,氧化鋅 5份,硬脂酸 2份,炭黑N330 65份,活性碳酸鈣 20份,重質(zhì)碳酸鈣 20份,石蠟油 30份,歧化松香 5份,促進(jìn)劑BZ 1.5份,促進(jìn)劑CZ 1份,促進(jìn)劑M 0.5份,促進(jìn)劑TMTD 0.5份,硫黃 1.5份,氧化鈣 8份;合計(jì):261份。

防水卷材用再生膠

4.丁基再生膠防水卷材摻用三元乙丙再生膠性能改進(jìn)配方

丁基再生膠 85份,三元乙丙再生膠 15份,氧化鋅 2份,硬脂酸 0.4份,促進(jìn)劑M 0.3份,促進(jìn)劑TMTD 1份,促進(jìn)劑ZDC 0.6份,硫黃 1份;合計(jì):105.3份。

橡膠防水卷材主要有以下三種加工方式: 膠料經(jīng)壓延或擠出后,采用間接蒸汽硫化罐硫化(使用最多);膠料經(jīng)壓延或擠出后,采用熱空氣硫化; 經(jīng)過壓延或擠出的半成品膠板直接使用,使其自然硫化。

5.三元乙丙再生膠生產(chǎn)防水卷材配合體系設(shè)計(jì)要點(diǎn)

使用高耐磨炭黑或中超耐磨炭黑補(bǔ)強(qiáng)能夠提升三元乙丙再生膠防水卷材膠料強(qiáng)度、改善壓延工藝性能;粗粒子碳酸鈣,或?qū)⑻妓徕}與軟質(zhì)陶土并用,可以防止防水卷材中出現(xiàn)空氣洞和針狀氣泡;適當(dāng)加入增粘樹脂如古馬隆樹脂,可以提高防水卷材膠料粘合性。

三元乙丙再生橡膠防水卷材

防水卷材用操作油中如果揮發(fā)物含量過高,會(huì)導(dǎo)致防水卷材的收縮。因此,三元乙丙再生膠防水卷材生產(chǎn)中應(yīng)減少操作油用量,建議使用揮發(fā)物含量低、高苯胺點(diǎn)的油品;使用熱空氣硫化時(shí)建議添加少量氧化鈣,避免膠料起泡。

使用三元乙丙再生膠降低防水卷材生產(chǎn)成本時(shí),一定要合理設(shè)計(jì)配方,尤其是硫化體系、補(bǔ)強(qiáng)體系和軟化體系設(shè)計(jì);后續(xù)小編繼續(xù)與您分享三元乙丙再生膠生產(chǎn)防水卷材的優(yōu)勢(shì)與生產(chǎn)工藝要點(diǎn)。

獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載,摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠:學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù),幫您降低成本增加利潤(rùn)。
