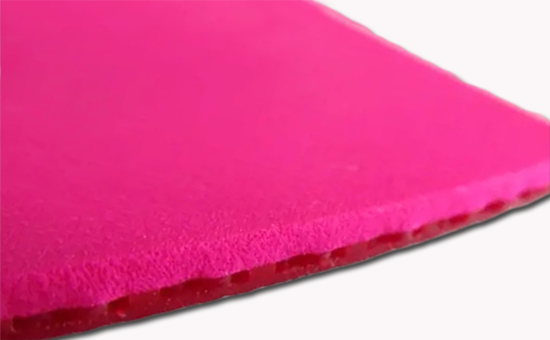

以天然橡膠為主要原料生產(chǎn)乒乓球拍海綿時(shí)，摻用合適比例的乳膠再生膠，可在保證產(chǎn)品質(zhì)量的前提下有效降低原料成本與生產(chǎn)成本。乒乓球拍海綿加工過程主要包括生膠塑煉、混煉、熱煉下片、材料、硫化、切片、包裝等，使用天然膠/乳膠再生膠并用膠生產(chǎn)乒乓球拍海綿時(shí)又該注意哪些問題？

1.天然膠/乳膠再生膠煉膠工藝要點(diǎn)

塑煉時(shí)將乳膠再生膠與天然橡膠分別充分塑煉?；鞜挄r(shí)嚴(yán)格混煉加料順序：防老劑→促進(jìn)劑→發(fā)泡劑→填充劑→軟化劑→硫磺；混煉力求均勻，混煉膠可塑度要求在0.6以上；天然膠/乳膠再生膠混煉時(shí)，可先將發(fā)泡劑與軟化劑先制成膏劑再加入，使發(fā)泡劑進(jìn)一步分散均勻。

2.天然膠/乳膠再生膠生產(chǎn)乒乓球拍海綿熱煉、裁片要點(diǎn)

混煉膠先經(jīng)粗煉翻煉均勻，再經(jīng)精煉趕出空氣軋光下片；下片厚度要大于?？蚝穸龋⑵淝谐梢欢▽挾鹊哪z條；然后將膠條按模具尺寸進(jìn)行裁片、稱量。

3.天然膠/乳膠再生膠硫化工藝要點(diǎn)

乒乓球拍海綿采用模具平板硫化機(jī)硫化，模具由?？蚝蜕稀⑾律w板組成，或?qū)⒛？蚺c下、上蓋板鑲在一起。

使用天然橡膠/乳膠再生膠并用膠生產(chǎn)乒乓球海綿膠料時(shí)，可以采用一次發(fā)泡硫化法或兩次發(fā)泡硫化法。一次發(fā)泡硫化的裝膠量2ELYY113要小于橫腔的容積，需要留有發(fā)泡空間。一般裝膠量視海綿的表觀密度而定，表觀密度大則裝膠量多，反之亦反；二次發(fā)泡硫化法是在第一次硫化中發(fā)泡定型，在第二次硫化中進(jìn)行補(bǔ)充發(fā)泡和硫化，裝膠量以填滿一硫模具為準(zhǔn)。

4.天然膠/乳膠再生膠生產(chǎn)乒乓球拍海綿停放、切片要點(diǎn)

硫化出模后的海綿都要停放，使其收縮。一般自然停放，收縮時(shí)間需要一個(gè)月上；若采取水煮或加熱處理的方法進(jìn)行強(qiáng)制收縮，可縮短收縮時(shí)間。停放后的海綿要根據(jù)用途要求的厚度進(jìn)行切片。

乒乓球拍海綿膠以天然橡膠為宜，適量使用乳膠再生膠不僅可以降低成本，還能夠改善膠料加工工藝，比如降低硫化反原、改善膠料流動(dòng)性等，后期小編將繼續(xù)與您分享再生膠生產(chǎn)乒乓球拍橡膠部件的配方設(shè)計(jì)與加工要點(diǎn)。

獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤(rùn)。
