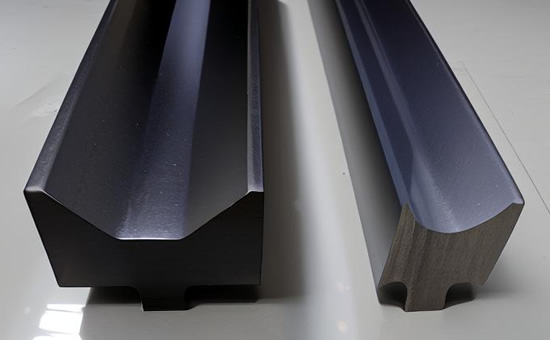

T型橡膠密封條主要用于工業(yè)、汽車等領(lǐng)域，提供良好的密封性能。選擇T型橡膠密封條所用膠料時(shí)，需要考慮其耐油性、耐溫性、耐化學(xué)性、耐久性和加工性能。再生膠是目前橡膠制品行業(yè)降低成本的主要原料，具有耐油性能的再生膠用于T型橡膠密封條時(shí)，即可以節(jié)省膠料成本，又能夠保證T型橡膠密封條良好的耐油性能。

丁腈再生膠保留了丁腈原膠基本性能特點(diǎn)，具有良好的耐油性和耐磨性，可單獨(dú)使用或與丁腈原膠并用生產(chǎn)耐油T型橡膠密封條，需要考慮其耐油性、耐溫性、耐化學(xué)性、耐久性和加工性能，選擇合適的丁腈再生膠，合理確定丁腈再生膠硫化配方。

1.耐油再生膠生產(chǎn)T型密封條配方硫化體系設(shè)計(jì)

使用丁腈再生膠生產(chǎn)耐油T型橡膠密封條時(shí)，建議使用硫黃-促進(jìn)劑體系，使用促進(jìn)劑M、促進(jìn)劑D、促進(jìn)劑DM、促進(jìn)劑TMTD等促進(jìn)劑中的兩種或三種促進(jìn)硫化，使用氧化鋅和硬脂酸作為硫化活性劑，提高交聯(lián)密度，改善硫化膠的耐油性和耐熱性。

2.耐油再生膠生產(chǎn)T型密封條配方補(bǔ)強(qiáng)填充體系設(shè)計(jì)

對(duì)于耐油橡膠制品來說，一般降低膠料中橡膠的體積分?jǐn)?shù)可以提高耐油性，可以通過適當(dāng)提高填料用量來進(jìn)一步改善耐油再生膠硫化膠耐油性。通?；钚栽礁叩奶畛鋭ㄌ亢凇滋亢冢┡c橡膠之間產(chǎn)生的結(jié)合力越強(qiáng)，硫化膠體積溶脹越小。因此耐油丁腈再生膠生產(chǎn)T型密封條既可以使用炭黑或白炭黑來提高力學(xué)性能，又能夠改善膠料耐油性。

3.耐油再生膠生產(chǎn)T型密封條配方軟化增塑體系設(shè)計(jì)

設(shè)計(jì)耐油再生膠配方時(shí)，軟化增塑體系設(shè)計(jì)需要考慮配合劑的抽出性；耐油T型再生膠密封條配方中建議選用分子量大、揮發(fā)性小、不易被油類抽出2SLYY1013的軟化增塑劑，最好是選用低分子聚合物，如低分子聚乙烯、氧化聚乙烯、古馬隆、聚酯類增塑劑和液體橡膠等。選用極性大、分子量大的軟化增塑劑或增塑劑，對(duì)耐油性有利，而酯類則易于被燃油抽出。

4.耐油再生膠生產(chǎn)T型密封條配方防老體系設(shè)計(jì)

防老劑的選擇對(duì)于提高橡膠的耐熱、耐氧和耐老化性能至關(guān)重要。反應(yīng)性防老劑不易被油抽出。

5.耐油再生膠生產(chǎn)T型密封條低成本硫化配方

丁腈橡膠 80份，丁腈再生膠 20份，氧化鋅 4.8份，硬脂酸 1.2份，防老劑A 1份，炭黑N774 50份，輕鈣 70份，DBP 15份，礦物油 5份，促進(jìn)劑D 0.4份，促進(jìn)劑DM 1.4份，硫磺，2.2份；合計(jì)：251份。

耐油T型橡膠密封條主要用于需要防止油液泄漏或外部污染物進(jìn)入的場(chǎng)合，汽車、機(jī)械、航空、石化等行業(yè)，在油介質(zhì)環(huán)境中保持良好密封性能。使用耐油再生膠生產(chǎn)T型密封條時(shí)，不僅需要調(diào)整硫化配方，還需要調(diào)整生產(chǎn)工藝參數(shù)，后續(xù)小編繼續(xù)與您討論相關(guān)問題。

獨(dú)家原創(chuàng)文章【商業(yè)授權(quán)】無書面授權(quán)禁止任何形式轉(zhuǎn)載，摘抄、節(jié)選。關(guān)注鴻運(yùn)橡膠：學(xué)習(xí)再生橡膠生產(chǎn)橡膠制品的工藝配方和原料的技術(shù)，幫您降低成本增加利潤(rùn)。
